Z5163C立式鉆床

一、用途及性能

用于機械加工中的鉆孔、擴孔、鉸孔、锪平面、鉆沉頭孔和鏜孔及攻螺紋主軸攻絲可實現自動反轉。

二、特點和結構及技術參數性能

1、通過不斷的創新和性能改進立式鉆床采用最新的微電子型多功能繼電器，可以按照事先設置的程序，進行接通和分斷電路的控制。由軟件構成的“軟繼電器”取代了機床原使用的中間繼電器，控制程序由匯編語言編制而成。實現了一對一的單片機程序化，使機床接線簡單，故障率低，易判斷，保證了機床的高可靠性，提高了控制精度，提升了性價比。多功能繼電器使用在普通立式鉆床控制上，是一次大的革新，使立式鉆床性能有了跨越的提升，為用戶提供了更加完美的產品。

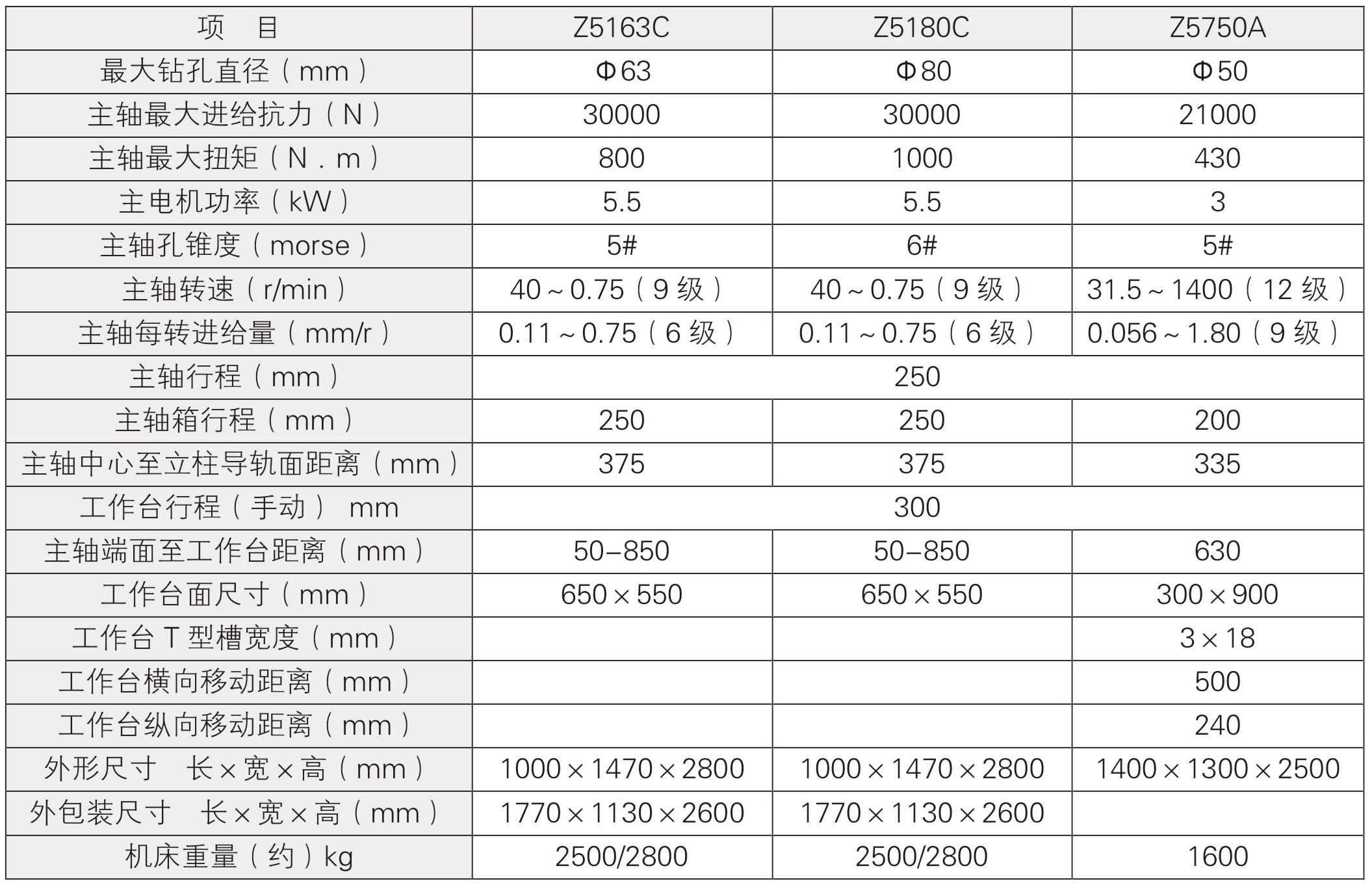

2、設備規格及主要技術參數

3、Z5163C立式鉆床結構

3.1方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。 機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。

3.2主軸系統有高性能的傳動精度和剛性。

3.3本機床采用最新的微電子型多功能繼電器（PLC）可以按照事先設置的程序，進行接通和分斷電路的控制?？刂瞥绦蛴蓞R編語言編制而成，使機床接線簡單，故障率降低，易判斷，保證了機床的高可靠性。電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

4、機床功能及特點

4.1 主軸各級變速機構靈敏可靠。

4.2 操作系統集中，工人使用方便快捷，維修方便。

4.3 主軸攻絲能實現自動反轉。

4.4 主軸自動進給、定程切削。

4.5主軸箱設有抗力保險

4.6精度高、噪聲低、變速范圍廣。

4.7本機床增加了腳踏急停開關和主變速手柄觸摸急停開關，加強了對操作工的安全保護，提高了機床的防護性能，使機床更加人性化。

5、隨機附件及隨機工具

5.1提供設備安裝及使用所需的各種必備工具。

6、Z5163C立式鉆床工作環境

6.1工作電源：AC380V/3P。3相5線交流電50Hz±2%，380V＋10%～380V－7%

6.2環境溫度：0~45℃

6.3相對濕度：40%～98%

6.4廠房地面：水泥地面

6.5廠房照明：只提供安全照明

6.6噪聲及振動：設備周邊為金切設備及行車。

在以上環境條件下，設備應能確保安裝及長期穩定工作。

7、設備顏色

設備主體及活動部件采用淺灰色，顏色編號：PANTONE cool grey

三、隨機技術文件

提供使用說明書、裝箱單、合格證書及出廠檢驗報告單各一套。包括操作、維修、電氣原理圖、接線圖、液壓原理圖、傳動原理圖、機床參數圖表。
